DS型超声波液位控制器

SEMEM_DS型超声波液位控制器

更新 2022-04-14   阅读   点赞

产品描述:发射功率可调整,全量程内增益控制,自动温度补偿等功能,能识别虚假信号,有效去除各种干扰信号的DS200型超声波液位控制器,又名超声波液位传感器,超声波液位计、超声波液位仪量程0 ...

产品介绍

SEMEM_DS型超声波液位控制器



DS型超声波液位控制器





一、DS200型超声波液位控制器概述:
       DS200型超声波液位控制器,是一种智能非接触式液位测量控制器。产品具有发射功率可调整,全量程内增益控制,自动温度补偿等功能,能识别虚假信号,从而有效去除各种干扰信号。本系列产品可广泛用于各种液体的液位和固体物位测量。





二、DS200型超声波液位控制器特点:
   1、 采用SMD技术,提高仪器的可靠性。
   2、 自动功率调整、增益控制、温度补偿。
   3、先进的检测技术,丰富的软件功能适应各种复杂环境。
   4、具有干扰回波的抑止功能,保证测量数据的真实性。
   5、16位D/A转换,提高电流输出的精度和分辨率。
   6、 传感器可采用聚四氟乙烯材料,用于各种腐蚀性场合。





三、DS200型超声波液位控制器工作原理:
       超声波传感器在微处理器的控制下,发射和接收超声波,并由超声波在空气中的传播时间t来计算超声传感器与被测物之间的距离s,由于声波在空气中的传播速度V是一定的,则根据:s=Vt/2可计算出s,又因为超声传感器与容器的底部的距离S是一定的,则被测液位h=S-s。

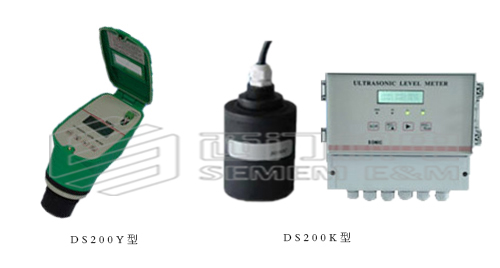

 DS型超声波液位控制器





四、DS200Y型一体式超声波液位控制器型号:


一体式两线制
一体式四线制
5m量程
DS200Y-050D1
DS200Y-050D2
DS200Y-050A
10m量程
DS200Y-100D1
DS200Y-100D2
DS200Y-100A
15m量程
DS200Y-150D1
DS200Y-150D2
DS200Y-150A
20m量程

DS200Y-200D2
DS200Y-200A
产品描述:
工作电源
DC24V
DC24V
AC220V
变送输出
4-20mA
4-20mA
4-20mA
控制输出

2路继电器
2路继电器




五、 DS200K型分体式超声波液位控制器型号:


分体式
5m量程
DS200K-050D
DS200K-050A
10m量程
DS200K-100D
DS200K-100A
15m量程
DS200K-150D
DS200K-150A
20m量程
DS200K-200D
DS200K-200A
40m量程
DS200K-400D
DS200K-400A
产品描述:
工作电源
DC24V
AC220V
变送输出
4-20mA
4-20mA
控制输出
4路继电器
4路继电器




六、DS200Y型一体式两线制超声波液位控制器技术参数:
    工作电源:DC-24v(18v-30v)
    信号输出:4-20mA (两线制)
    工作量程:0-5m、0-10m、0-15m
    工作盲区:20mm-0.6m
    工作压力:常压
    分辨率:量程<10m:1mm;量程≥ 10m:1cm
    精确度:0.25%,0.5%
    环境温度:-25℃-+70℃
    防护等级:IP65
    温度分辨率: 0.125℃





七、DS200Y型一体式四线制超声波液位控制器技术参数:
    工作电源:AC220V、DC24V
    信号输出:4-20mA(16位D/A,750欧姆负载) ,或RS485
    工作量程:0-5m、0-10m、0-15m、0-20m
    控制输出:二路继电器,可编程。
    工作盲区:20mm- 0.6m
    工作压力:常压
    分辨率:量程≤ 15m:1mm ;量程>15m:1cm
    精确度:0.25%、0.5%
    环境温度:-25℃-+70℃
    防护等级:IP65
    温度分辨率:0.125℃





八、DS200K型分体式超声波液位控制器技术参数:
    工作电源:AC-220V、DC-24V
    信号输出:4-20mA(16位D/A,750欧姆负载) ,或RS485
    工作量程:0-5m、0-10m、0-15m、0-20m、0-30m、0-40m
    控制输出:四路继电器,可编程
    工作盲区:20mm-1.0m
    工作压力:常压
    分辨率:量程≤ 15m:1mm;量程>15m:1cm
    精确度:0.25%、0.5%
    环境温度:变送器:-25℃-+70℃;传感器:-25℃-+80℃
    防护等级:变送器:IP65;传感器:IP67
    显示方式:16位×2 LCD背光





九、DS200Y型一体式超声波液位控制器安装:



DS型超声波液位控制器

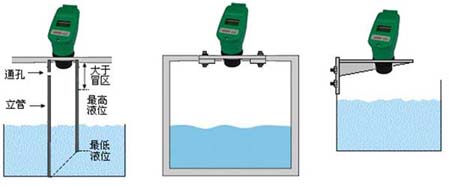

   立管式安装示意图            法兰式安装示意图           支架式安装示意图



十、DS200K型分体式超声波液位控制器外形尺寸:

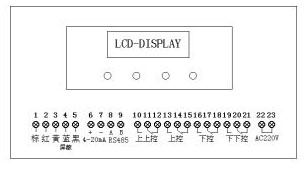

十一、DS200K型分体式超声波液位控制器接线示意图:







编辑 Dzi (本文版权所有,请勿复制商用)
