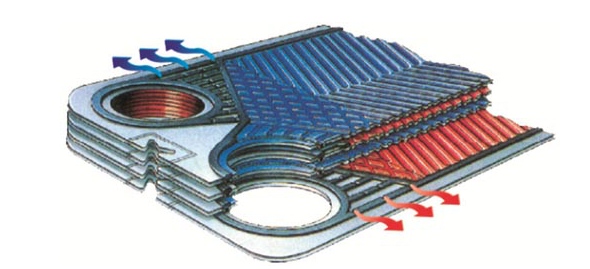

BR板式热交换器由许多张冲有四个孔的波纹金属薄板,按照设计要求组装,经固定压紧板,活动压紧板,导杆,夹紧螺杆压紧而成。板片由大型压机一次压制成型,冲有四个角孔,扣上配套密封垫片起密封和引流作用。板片组装交错叠置形成复杂的网状触点和流体通道,冷热介质在每张板片的两侧间隔逆流换热。

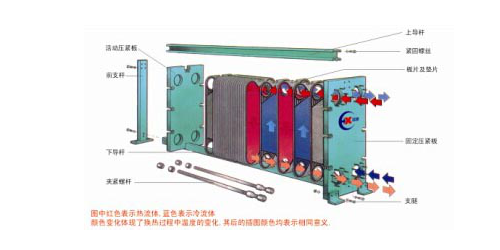

BR板式热交换器结构图






BR板式换热器特点:

  1、传热系数高:一般的说,板式换热器传热系统传热系数X值可达到3000~7000W/㎡.℃。这表明板式换热器只需要管壳式换热器面积的1/2~1/4即可达到同样的效果。

  2、投资低:在相同工况下,板式换热器由于换热面积、占地面积、冷却水用量少,使设备投资、动力消耗等费用大大降低。特别当采用昂贵材料时,投资降低更为明显。

  3、结构紧凑,维修方便:在工况相同条件下,板式换热器所占空间仅为管壳式换热器的1/2~1/3.维修方便,只需松开夹紧螺杆,在原空间范围内即可拆装,不必像管壳式换热器需预留很大空间来检修。

  4、板片使用较先进的模具设计,液体分布采用十字形分流结构,导杆采用六点定位,波纹角度引进锐角、钝角设计密封垫采用BRK扣垫型,垫片与板片之间不再需要胶水粘合固定,方便拆装、维修。这样板式热效率高,阻力小,板片定位准确。

  5、其板片薄(0.45~0.8mm),逆流设计,人字形波纹使流体在极低的流速下即可发生强烈的湍流,湍流又有自净作用,防止污垢生成,这都保证其传热效率特别高。

  6、换热面积可随意增减:板式热交换器板片为独立单元,可随意增减换热面积或流程,这样可适应不同工况要求。

  7、使用安全可靠:在板片之间密封装置上设计了二道密封,同时开有信号孔,一旦发生泄漏,介质自然排到热交换器外部,既防止二种介质相混,又起到安全报警作用。






BR板式热交换器技术指标:

工作压力:较高2.0MPa 设计温度:-50~200℃

板片厚度:0.45~0.7mm 连接方式:螺纹、法兰、活接

板片材质:AISI304、316、316L、钛(TA1)、哈氏合金(C-276)、254SMO、镍材、  310S、904等。



BR板式热交换器主要技术参数

 技术参数

型号

装机面积

(㎡)

处理量液(气)

m3/h

接口直径

(㎜)

热交换量

(MW)

板间距

(㎜)

流道截面积

(㎡)

设备较大重量

(㎏)

粘胶

垫型

BR002

0.2~2

7(70)

20

0.3

3.5

285×10-6

35

BR003

0.3~3

8(80)

20

0.4

3.1

210×10-6

40

BR006

0.5~5

25(250)

40

0.6

3.8

420×10-6

70

BR01

2~10

42(420)

50

1

4.0

650×10-6

280

BR02

4~30

70(700)

65

6

4.2

950×10-6

500

BR03

10~60

170(1700)

100

16

4.2

1225×10-6

1400

BR06

20~140

250(2500)

125

30

4.5

1700×10-6

2500

BR10

80~350

1060(10600)

250

70

4.8

2860×10-6

7000

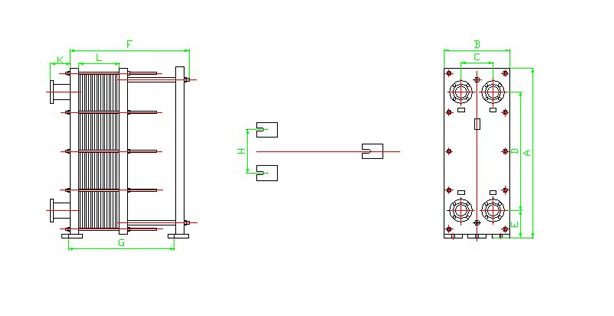

BR板式热交换器外形安装尺寸图:


BR板式热交换器外形及安装尺寸:

尺寸

型号

A

(高)

B

(宽)

C

D

E

F

(长)

G

H

K

L

管口

直径

地脚

螺栓

粘胶

垫型

BR002

310

160

66

224

45

140

140

130

50

3.5N

20

M16

BR003

416

115

50

340

43

4.85N+105

3.0N+60

97

50

3.0N

20

M6

BR006

560

250

94

420

88

140+3.0N

100+3.0N

190

80

3.0N

40

M10

BR01

771

330

144

554

132

450+3.8N

375+3.8N

250

100/150

3.8N

50

M16

BR02

1136

430

200

866

165

500+4.0N

400+4.0N

345

150

4.0N

65

M16

BR03

1360

490

225

1040

190

600+4.2N

500+4.2N

370

150

4.2N

100

M20

BR06

1500

600

294

1180

180

700+4.5N

600+4.5N

510

150

4.5N

150

M24

BR10

2140

880

415

1550

349

1000+4.8N

900+4.8N

760

150

4.8N

250

M27

 说明:N为板片数。F,G为参考尺寸,以实际尺寸为准
